mtech-engineering_prism 入れ子金型とは？金型改造に使われる理由
入れ子金型とは、母型の中にセットする“交換可能なパーツ”で、金型の形状変更や補修の際に非常に役立ちます。
入れ子が選ばれる理由
- 母型を削らずに形状変更できる
- 摩耗・欠けの部分だけ交換・再生できる
- 段取り替えが大幅に短縮できる
- コストを抑えて金型寿命を伸ばせる
当社の金型の修理依頼の多くが「入れ子部分の摩耗・欠け・寸法不良」です。
母型のダメージに比べ、入れ子の修理はスピーディに対応できます。
入れ子金型を使った形状変更の方法
金型改造を効率化する入れ子活用法は、主に次の３つです。
1. 形状追加・形状修正
入れ子を再制作・加工することで、寸法変更や形状追加に対応できます。
- 寸法の微調整
- リブ追加
- アンダーカット調整
母型を触らないため、リスクが少ないのがメリット。
2. 差し替えによる段取り替え
複数形状の入れ子を用意しておけば、差し替えるだけで製品形状の変更が可能。
- 仕様違い
- モデルチェンジ品
- 多品種少量生産
などに強い構造です。

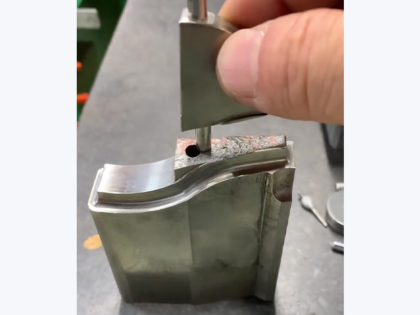

3. 入れ子単体での補修・再生
摩耗や欠けが出ても、入れ子単位で修理できます。
当社では、レーザー溶接・アルゴン溶接により精密肉盛り → 研磨 → 形状復元（±数ミクロンの調整）までワンストップで対応可能です。
段取り替えを効率化するポイント
入れ子管理を徹底
図番・寸法差分・ロット履歴を明確化し、入れ違いを防止。
段取り手順を標準化
- セット方向
- クランプ位置
- トルク管理
などを統一
予備入れ子の準備
摩耗しやすい部品は 予備入れ子 を用意しておくと、ライン停止を防げます。
入れ子金型で改造する際の注意点
- 母型との嵌合精度が悪いと寸法不良につながる
- 摩耗が進んだ状態で放置すると母型側も損傷する
- 過度な形状変更は入れ子だけでは対応できない場合あり
当社では、入れ子で対応できるか／母型修理が必要かの判断も可能です。
エムテックエンジニアリングが選ばれる理由
金型メーカーではなく金型修理・溶接に特化したエムテックエンジニアリングは、入れ子部分の摩耗・欠け・寸法不良に最適な補修方法を提案できます。
エムテックエンジニアリングの強み

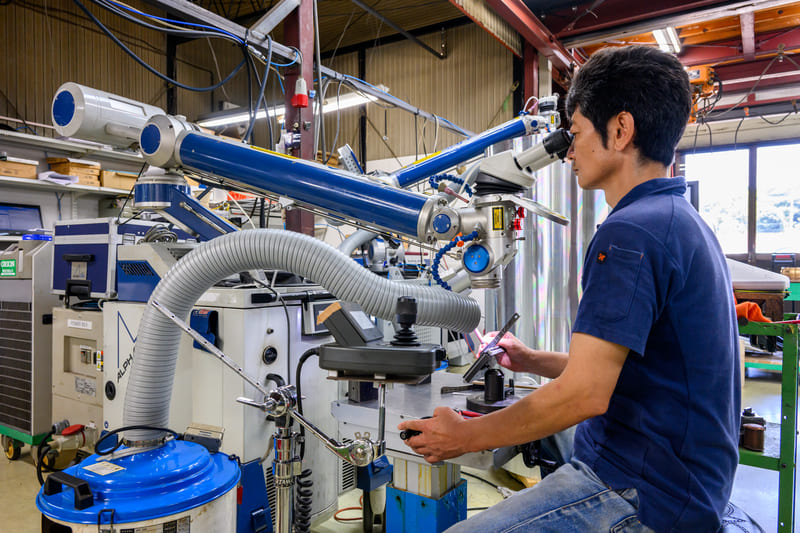

- レーザー溶接・アルゴン溶接による高精度補修
- 大型金型にも対応できる高崎工場
- 入れ子単位の再生加工が得意
- 短納期での細かな肉盛り・形状復元が可能
- 金型の状態に合わせた「交換／補修」判断ができる
入れ子金型を活用して、金型改造を効率化しよう
入れ子金型を使った改造は、 以下のような現場の課題に最適です。
- コストを抑えたい
- ダウンタイムを短縮したい
- 母型を損傷させたくない
エムテックエンジニアリングは、入れ子金型の交換・再生・肉盛り溶接までワンストップで対応し、「まず修理できるか」 の相談から受け付けています。
入れ子金型の摩耗・欠け・寸法不良でお困りなら、お気軽にご相談ください。
